功能特点

◆采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全;

◆结构紧凑，外形小巧美观，双层箱体，使用寿命可达二十年以上;

◆在不影响主网运行的前提下，实现区域停电检修，减小停电范围;

◆可配一台或多台SF6负荷开关。接线方式灵活多样，分支出线最多可达8回路:

◆可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

适用范围

广泛应用于城市电网改造、住宅小区、商业中心等城市人口密集区。

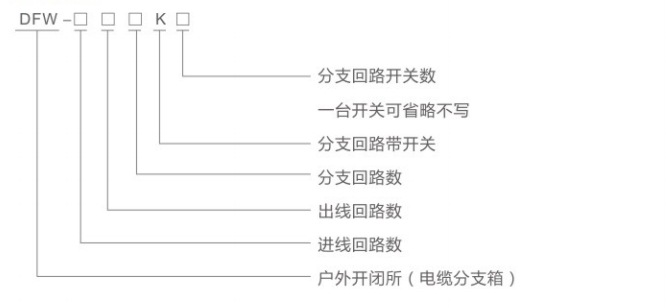

型号及含义

适应环境

■环境温度:最高气温:+40℃，最低气温-30℃

■ 风速:相当34m/s(不大于700Pa)

■ 湿度:日相对湿度平均值不大于95%

            月相对湿度平均值不大于95%

■ 防震:水平加速度不大于0.4m/s’，垂直加速度不大于0.15m/s

■ 安装地点倾斜度:不大于3°

■ 安装环境:周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

技术参数

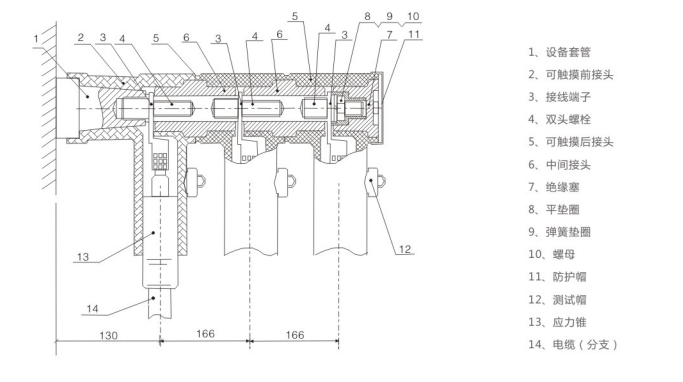

电缆连接剖面图

1、电缆头安装前，应详细阅读安装说明书;

2、剥切电缆时，应按附件盒内的电缆制作标示卡进行:

3、压接线端子之前，应先套上应力锥;

4、安装中间接头一定要到位，以保将接线端子固定牢固，否则会因接触不良造成严重后果:5、只有绝缘塞的端部安装垫片和螺母，其它部位禁装垫片和螺母。
